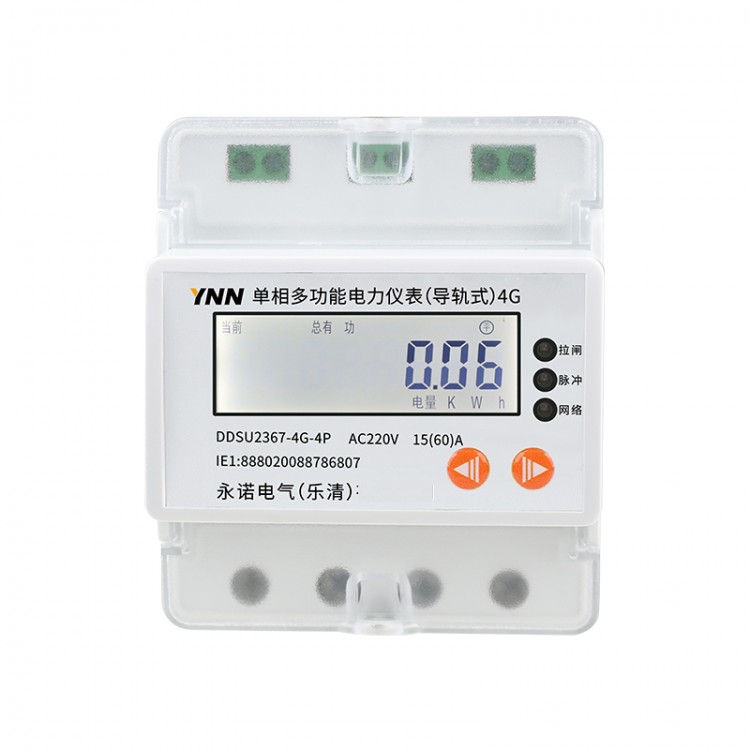

导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，并具有电能脉冲输出功能；它集计量、费控、监控、报警、显示、通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。并支持通过 4G 网络和 485 接口远程实现充值、参数设置及控制功能的电能表。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。

可选仪表类型

(1)、单相多功能电力仪表  (2)、4G单相多功能电力仪表  (3)、单相费控多功能电力仪表(配4G采集器通过平台实现预付费)  (4)、4G单相费控多功能电力仪表(内置4G模块通过平台实现预付费)

可选仪表类型

(1)4G单相多功能电力仪表        (2)单相费控多功能电力仪表(内置4G通过平台实现预付费)

产品特点

实时监测：电压、电流、功率、频率、功率因数、电能

显示：LCD液晶显示

通讯：4G 无需布线

安装方式：导轨安装，提高工作效率

断电保护：断电后数据自动保存，不丢失记录

应用领域：工业制造、商业建筑、成套厂、变电站、医院、公共设施等领域

定制化：可为企业提供LOGO，外观，功能等定制化服务

产品规格

技术参数

功能说明

1 电能计量

正向有功电能计量功能。

2 实时测量

可测量实时的电压、电流、有功功率、功率因数等。测量误差（引用误差）不超过±1％。

3  远程拉合闸 (选配)

内置负荷开关，电能表可输出信号控制负荷开关，配合4G/485 通信，实现远程手动拉合闸功能。

4  LED 指示、脉冲信号输出

电表面板上装有3 个 LED 指示灯：拉闸 脉冲 网络指示。

5.有功功率脉冲

指示脉冲输出，功率脉冲常数为1600imp/kWh。

6. 4G信号灯

指示电能表是否联网状态，具体如下：

指示灯进行闪烁，即进入智能连网模式；指示灯常亮不闪烁，即电能表在线，已配对完成，确认互联网通畅即可远程管理。

7.  报警指示

a)常亮，即电能表已经拉闸；

8.  4G通信

采用内置4G 通信模块，通信模块是否通信，不会对电能表自身的性能、运行参数以及正常计量造成影响。

电能表通电后，4G 模块自动寻找附近基站的并连接 4G 网，若楼房内信号差可外接天线延申到信号好的开阔地，便于电能表联网。

9.  485通讯

电能表具有一个485 通信接口，可单独通过 485 端子与电能表通讯，也可通过 485 端子与采集器连接。接口的损坏不影响其它接口正常工作，通信接口和电能表内部电路实行光电隔离，有失效保护电路。

10.  远程功能

电能表成功联网后，即接入本公司服务器，配合本公司后台系统，可实现多项远程功能，主要包括：

a) 管理员 pc、无线端远程抄表、拉合闸，远程管理；

b) 用户端可微信小程序进行远程充值，并通过公众号接接收推送信息。

外形尺寸及接线图

（两种方式1.下进下出 2. 上进下出 订货时请备注）

注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。 2.带拉合闸功能的接线方式只能下进下出。
