一、产品简述

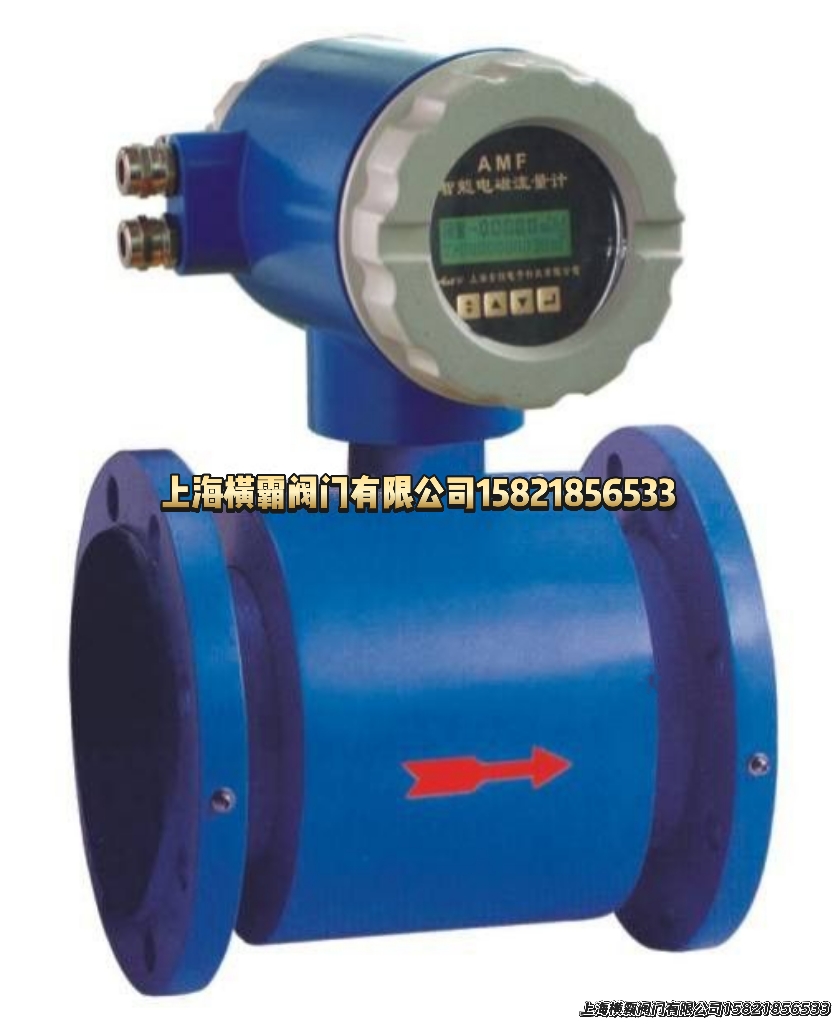

SX-LDG 电磁流量计主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分构成。显示方式分为分体型和一体型。系列公称通径范围为 DN15～DN3000。

该流量计由流量传感器和变送器组成。安装要求为必须安装在管路的zui低点或管路垂直段，且需在满管状态下，对直管段的要求是前 5D 后 3D，以此保证其正常使用和精度。其测量原理不依赖流量特性，非测量区内的湍流与漩涡（如弯头、切向限流或上游半开截止阀处）对测量无影响，但测量区内的稳态涡流会影响测量稳定性和精度，需采取措施稳定流速分布。

二、产品说明

LD 智能电磁流量计用于测量电导率大于 5uS/cm 的导电液体体积流量，可测量水、泥浆、矿浆等一般导电液体以及强酸、强碱等强腐蚀液体的流量，广泛应用于化工、化纤、石油、冶金、轻纺、造纸、制药等工业部门及其他领域。

三、测量原理

依据法拉第电磁感应定律，导电液体在磁场中切割感应线运动时会产生感应电势。在与测量管轴线和磁力线垂直的导管内壁两侧安装一对电极，当导电性液体以速度∨流过垂直于流动方向的磁场时，会感应出与平均流速成正比的电压，该感应电压信号由两个或以上与液体直接接触的电极检出，经电缆送至转换器进行智能化处理，然后通过 LCD 显示或转换成标准信号 4-20mA 和 0-1KHz 输出。

四、主要技术参数

项目	详情
公称通径系列 DN（mm）	管道式四氟衬里：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500 、600 管道式橡胶衬里：40、50、65、80、100、125、150、200、250、300、350、400、500、600、800、1000、1200（特殊规格可定制）
流动方向	正反净流量
量程比	150：1
重复性误差	测量值的 ±0.1％
精度等级	管道式：0.5 级、1.0 级
被测介质温度	普通橡胶衬里：-20~ 60℃ 高温橡胶衬里：-20~ 90℃ 聚四氟乙烯衬里：-30~ 100℃ 高温型四氟衬里：-30~ 180℃
额定工作压力	管道式：DN10-65：≤2.5MPA DN80-DN150：≤1.6MPA DN200-1200：≤1.0MPA
流量测量范围	对应流速范围是 0.3-15m/s
电导率范围	被测流体电导率≥5us/cm，大多数水成分介质，导电率在 200-800 us/cm 范围内可选用
输出电流及负载电阻	4-20MA 全隔，负载电阻＜750 欧姆，脉冲频率 0-1KHZ 光电隔离，OCT 外接源≤35 / 通时集电极zui大电流为 250mA
电极材料	含钼不锈钢、钛（Ti）、钽（Ta）、哈氏合金（H）、铂 (pt) 或其他特殊电极材料

电极材料	耐腐蚀性能
316L	适用：1. 生活用水，工业用水，原水井水，城市污水 2. 弱腐蚀性酸、碱、盐溶液
哈氏合金 B	适用：1. 盐酸（浓度小于 10%），一切浓度的H氧化铵碱溶液 2. H 氧化钠（浓度小于 50%） 3. 磷酸，有机酸不适用：硝酸
哈氏合金 C	适用：1. 混酸如铬酸与硫酸的混合溶液 2. 氧化性盐类如 Fe++、Cu++
钛	适用：1. 盐，如（1）氯化物（氯化物 / 镁 / 铝 / 钙 / 铵 / 钛等）（2）钠盐、K盐、铵盐、次氯酸盐、海水 2. 浓度小于 50% KCL、氯化铵、BaCl₂碱溶液不适用：盐酸、硫酸、磷酸、H 氟酸、 $(CN)_{2}$ 氧化Ba碱溶液
钽	适用：1. 盐酸（浓度小于 40%），稀硫酸和浓硫酸（不包括发烟硫酸） 2. 二氧化氯、氯化镁、次氯酸、乙酸铅等 3. 硝酸（包括发烟硝酸）等氧化性酸，温度低于 80 不合适：碱，H 氯酸
铂	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）不适用：王水、铵盐

内衬材料类别	名称	符号	性能	最高工作温度	适用液体	适用口径
橡胶	氯丁橡胶	CR	耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜80℃	自来水、工业用水、海水	DN50 - 2200
橡胶	聚铵脂	PU	极好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液	DN25 - 500
氟塑料	聚四氟乙烯	F4 或 PTFE	化学性能很稳定，耐沸的盐酸、硫酸、王水、浓碱的腐蚀	＜180℃	腐蚀性强的酸碱盐液体	DN25 - 1200
氟塑料	聚全氟乙丙烯（特氟隆 FEP）	F46 或 FEP	化学性能略逊于 F4	＜120℃	腐蚀性的酸碱盐液体	DN15 - 200
氟塑料	四氟乙烯和乙烯	F40 或 ETFE	化学性能略逊于 F4	＜120℃	腐蚀性的酸碱盐液体	DN250 - 2200
塑料	聚乙烯	PO	化学性能稳定	＜60℃	污水	DN50 - 2200
塑料	聚苯硫醚	PPS	-	＜110℃	热水	DN50 - 2200

流量选择表

通径（mm）	最小流量选择（m³/h）	通常满程流量选择（m³/h）
10	0.10	0.5、0.6、0.8、1.0、1.2、1.6、2.0、2.5
15	0.20	1.0、1.2、1.6、2.0、2.5、3.0、4.0、5.0、6.0
20	0.35	2.0、2.5、3.0、4.0、5.0、6.0、8.0、10.0、12.0
25	0.55	3.0、4.0、5.0、6.0、8.0、10.0、12.0、14.0、16.0
32	1.0	5.0、6.0、8.0、10.0、12.0、16、20、25
40	1.5	8.0、10.0、12、16、20、25、30、40
50	2.5	12、16、20、25、30、40、50、60、80、100、120
65	4.0	20、25、30、40、50、60、80、100、120
80	5.5	25、30、40、50、60、80、100、120、160
100	8.5	40、50、60、80、100、120、160、200、250
125	14	60、80、100、120、160、200、250、300、400
150	20	100、120、160、200、250、300、400、500、600
200	35	160、200、250、300、400、500、600、800、1000
250	55	200、250、300、400、500、600、800、1000、1200、1600
300	80	300、400、500、600、800、1000、1200、1600、2000、2500
350	105	400、500、600、800、1000、1200、1600、2000、2500、3000
400	135	500、600、800、1000、1200、1600、2000、2500、3000、4000
450	175	600、800、1000、1200、1600、2000、2500、3000、4000、5000
500	215	800、1000、1200、1600、2000、2500、3000、4000、5000、6000
600	305	1000、1200、1600、2000、2500、3000、4000、5000、6000、10000
700	415	1200、1600、2000、2500、3000、4000、5000、6000、10000、12000
800	545	1600、2000、2500、3000、4000、5000、6000、10000、12000、16000
900	690	2000、2500、3000、4000、5000、6000、10000、12000、16000、20000
1000	850	2500、3000、4000、5000、6000、10000、12000、16000、20000
1200	1250	6000、10000、15000、20000、25000、30000、35000
1400	1700	8000、10000、20000、30000、40000、50000
1600	2500	10000、20000、30000、40000、50000、60000
1800	3000	15000、20000、30000、40000、50000、60000、70000、80000
2000	3500	20000、40000、60000、80000、100000
2200	4000	20000、40000、60000、60000、80000、100000、120000

外形尺寸

通径（mm）	A（mm）	D（mm）	Do（mm）	n - Φ
10	150	90	60	4×14
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	150	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	8×18
80	200	200	160	8×18
100	250	220	180	8×18
125	250	250	210	8×18
150	300	285	240	8×22
200	350	340	295	8×22
250	400	395	350	12×22
300	460	445	400	12×22
350	460	505	460	16×26
400	600	565	515	16×26
450	600	615	565	20×26
500	600	670	620	20×26
600	600	780	725	20×30
700	600	895	840	20×30
800	800	1015	950	24×33
900	900	1115	1050	24×33
1000	1000	1230	1160	28×33
1200	1200	1405	1340	28×36
1400	1400	1630	1560	32×36
1600	1600	1830	1760	36×36
1800	1800	2045	1970	36×36
2000	2000	2265	2180	48×42
2200	2200	2405	2315	52×45

本 SX-LDG 电磁流量计凭借其科学的结构设计、可靠的测量原理和丰富的技术参数，为各类导电液体流量测量提供了精准、稳定的解决方案。

其它参数

项目	详情
型号	SX-LDG-1200
加工定制	否
类型	电磁
测量范围	0.5~120000 m³/h
精度等级	±0.1%
公称通径	DN1200 mm
适用介质	水、纸浆、酸碱盐、腐蚀性液体等
工作压力	≤2.5 MPa
工作温度	＜180 ℃
流动方向	正反净流量
量程比	150:1
额定压力	PN≤2.5MPa

产品包装与售后服务

本公司对该系列产品统一采用木箱包装，既便于运输，又能为产品提供出色的保护。在质量与服务保障上，我们郑重承诺：

质保政策：自收货验货起 12 个月内（因自然灾害或未按本公司产品说明书操作等人为因素除外），“横霸” 产品享受 “三包” 服务，即包退、包换、包修。
技术支持：在产品服务期内，您可随时咨询本公司相关工程师，我们将为您提供相应的技术支持服务。
售后响应：对于用户的投诉问题，我们会迅速做出反应，并及时安排售后人员处理。

若您对产品存在任何疑问，可拨打 24 小时服务热线 15821856533 ，或登录我们的网站，公司会尽快安排工程师为您答疑解惑。我们始终秉持全心全意为您服务的理念，致力于提供优.质服务。

物流配送

物流配送方式多样，包括顺丰速运、圆通快递、天天快运以及全国公铁联运等，您可根据自身需求自由选择。配送目的地覆盖国内外主要城市、中转点及主要港口。

声明：本文中所有文字、数据、图片仅供参考。产品具体的性能参数、结构尺寸参数、价格等详细信息，请联系公司相关部门人员。24 小时服务热线 15821856533。
