产品类别：充电桩/枪座测试老化设备解决方案

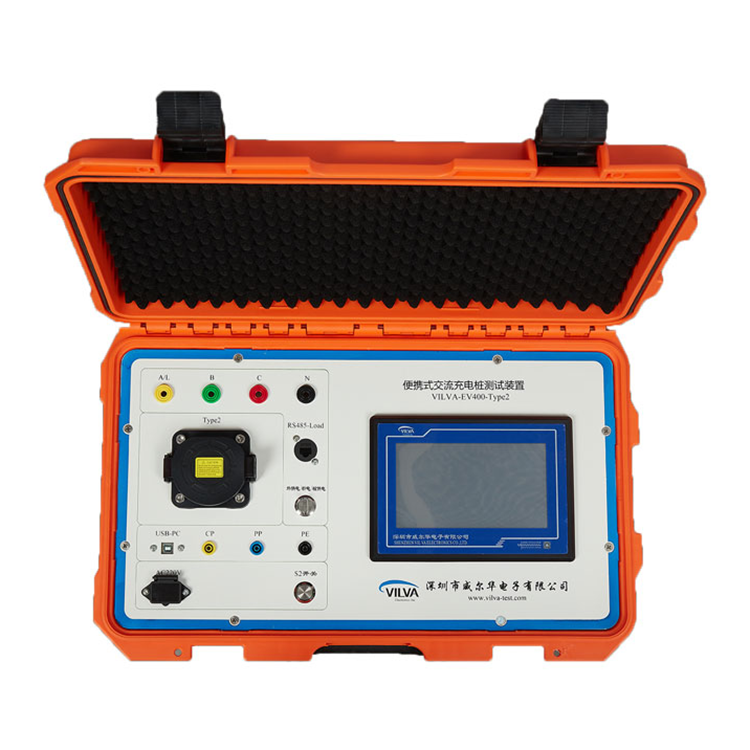

产品规格：VILVA-EV交流单/三相充电桩测试装置

简述：VILVA-EV系列交流充电桩测试装置主要应用于产品的在线调试、线下检测、老化试验、功能验证。

一、产品概述

VILVA-EV系列交流充电桩测试装置主要应用于产品的在线调试、线下检测、老化试验、功能验证。该测试装置严格参照国标GB/T18487.1-2015和GB/T 20234.2-2015，真实模拟实车充电过程和各种故障，避免采用电动实车作为检测装置带来的测试使用不方便、测试内容不全、无法模拟真实故障等问题，同时可避免充电桩故障导致测试车辆损坏。该测试装置可测量充电电压、电流、功率；测试CP和CC引导信号，另外可模拟漏电故障，通过触摸屏对上述参数进行显示，便于观察和操作。

二、产品特点

可选配交流充电桩插座，支持国标、欧标、美标；

可选功率有:单相7kw、单相11kw、三相22kw、三相42kw；

S2开关控制，仿真模拟；具备仿真模拟漏电测试；

具有对交流充电桩电压、电流、CC、CP信号测量；

R2 电阻、R3 电阻仿真等效电阻模拟功能，各触点均带有通断开关，可实现触点通断状态仿真模拟；

PE、CP、CC各个触点回路通断的开关，可实现各路通断故障状态仿真模拟功能；

枪座连接温度实时显示；实时显示充电桩充电状态；

具有上位机互操作性自动测试，测试完成可生成测试报告；

采用7寸触摸屏显示，操作方便；

配备USB通讯接口。

选配计量检定功能：内置多通道录波模块，可采集充电电压、电流、 CP 信号，方便观察时序。 LAN、RS232、WIFI 等多种通讯方式，置 WIFI热点，远程无线终端。0.05级检定试验项目：工作误差、示值误差、付费金额误差、时钟示值误差，可完成JJG 1148-2022的0.05级计量检定测试功能；

三、产品参数
