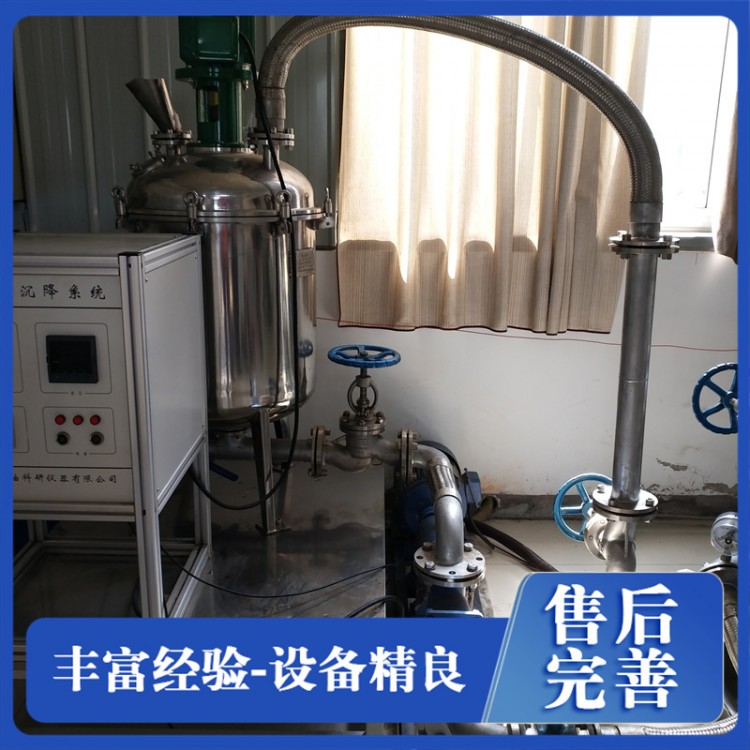

缝隙导流沉降系统装置设计方案

具体配置

1. 沉降视窗尺寸：3000长×500高×6缝宽

主体为45#钢电镀后喷塑，中间为有机玻璃并留有刻度，模型为0.5m-0.7m/秒

2.搅拌器：150L      电源：380V       调速搅拌

搅拌器下部设计一个旁通阀门，并于清洗后的放空，该仪器在主体上装有液位计可以随时监查液位的变化。

3.流量计：转子流量计，用于计算液体回收及流速的计算，安装在模型的进口处。型号为GYG-25采样涡轮流量计

流量计采样涡轮流量计，仪表精度0.5%，防护等级;IP65

4.差压传感器：用于计算流体的前后压差及摩阻的压差。我单位设计测定摩阻的管子为三个，内孔分别为6mm/12mm/25mm可在同一法兰上替换,量程分别为1Mpa,10Kpa.内孔全部抛光处理。

5.颗粒泥浆泵;用于水、泥浆、沙的传输泵的流量为每小时10立方

6.管路阀门;管件包含高压软管、Ø85mm不锈钢管，阀门为Ø85mm闸型阀材料为304不锈钢 。产地：上海

7.面板控制箱: 铝合金支架，带脚轮，便于移动。

该仪器的380V、220V电线分项，强、弱电路的布置、铝型材支架、304拉丝不锈钢面板、高强度移动脚轮在地面的均铺上不锈钢的线槽防护板，充分为操作人员的安全做考虑。

8.调频器：用于颗粒泥浆泵和搅拌器的的调速，便于沙粒和液体充分融合及传输。
