产品描述

适用范围

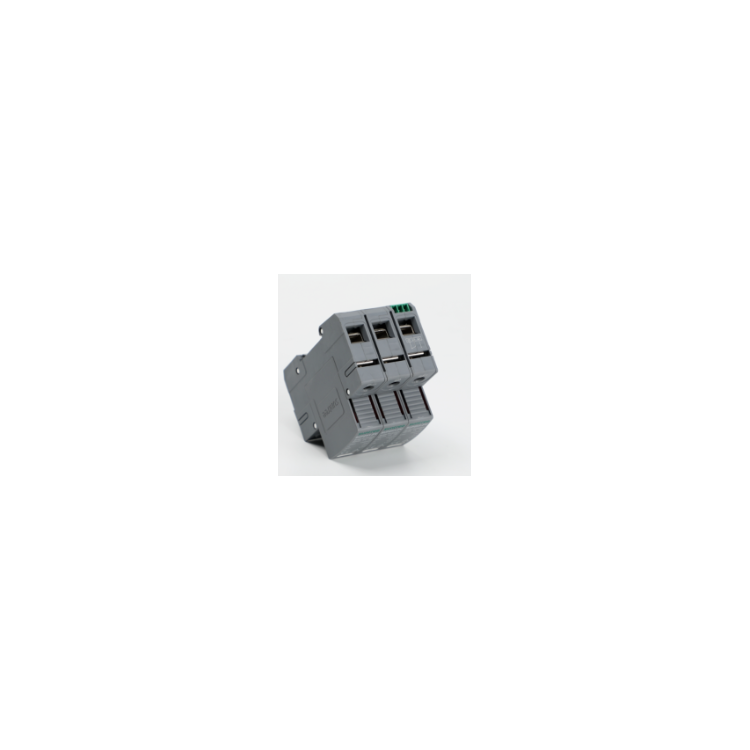

SUP4 系列 C 级电涌保护器适用于光伏发电系统，当系统因雷击或其他原因出现电涌过电压时，保护器立即在纳秒级时间内迅速导通，将电涌过电压引入大地，从而保护点网上的用电设备。
SUP4 系列为插拔式结构，模块失效后可快速更换；防雷模块失效后，指示窗口颜色由绿色转为红色，同时发送报警信号至连接在产品遥信端子上的远程报警设备。

型号及含义

S — 企业代号

UP — 浪涌保护器

4 — 设计序号

DC — 光伏

□ — 极限通流容量 40kA(T2) 7kA(T1)

3 — 极数

1000 — 额定电压 500V 800VDC 1000VDC

X — 遥信

使用环境

● 周围空气温度正常范围不高于 +40℃，不低于 -25℃，相对湿度不大于 95%；
● 安装地点的海拨高度不超过 2000 米；
● 污染等级 3 级；
● 无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；

电气技术参数

尺寸图
