一、产品概述

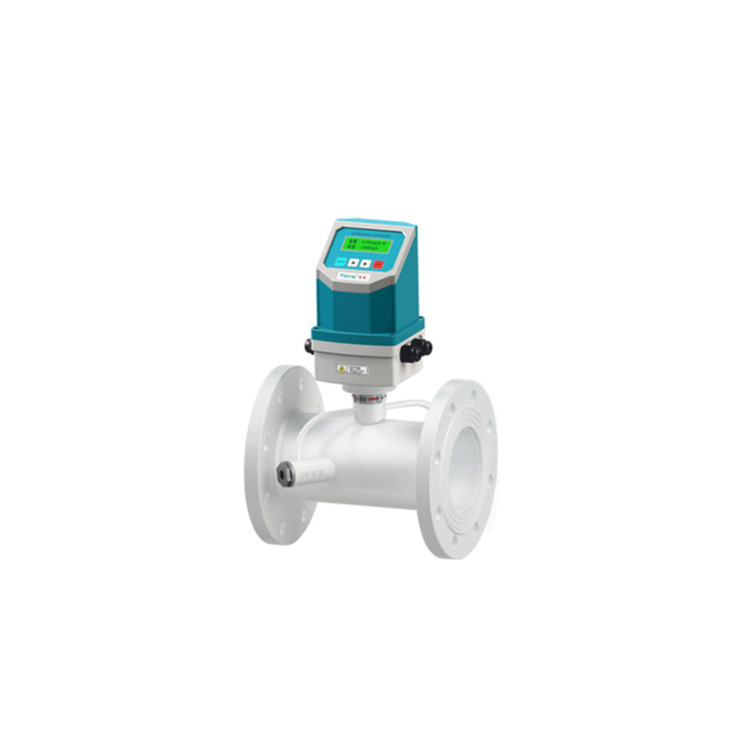

　　MGG/KL-S系列超声流量计是开封开流仪表有限公司为提高防护可靠性，按照JJG1030-2007超声波流量计检定规程推出的新产品，产品采用超声波时间差原理测量流量，可实现DN50~DN3000管道流量测量。

　　该系列产品具有测量精度高,抗干扰能力强,工作稳定可靠，接口丰富等优点。流量计的每个零部件都是按照IP68防护等级标准设计,可适用恶劣的工作环境。

　　二、产品参数

　　主机：

　　原理：超声波时差原理、4字节IEEE754浮点运算

　　精度：管段式流量计±0.5%、外夹式流量计±1.0%、插入式流量计±1.0%

　　操作：支持4键磁性棒操作或4键轻触键盘、模拟键盘软件

　　信号输出：1路4~20mA电流输出，阻抗0~1K，精度0.1%

　　1路OCT免除输出(脉冲宽度6~1000ms,默认200ms)

　　1路继电器输出

　　信号输入：3路4~20mA电流输入，精度0.1%，可采集温度、压力液位等信号

　　可连接三线制PT100铂电阻，实现对流量测量

　　数据接口：隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议

　　电缆：定制双绞线，一般情况下限于50米;选用RS485通讯，传输距离可达千米以上

　　管道情况：管材：钢、不锈钢、铸铁、水泥槽、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里

　　管内径：50~3000mm

　　直管段：传感器安装点更好满足：上游10D,下游5D，距泵出口30D(D为直径)

　　测量介质：种类：水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传到声波的单一均匀的液体

　　温度：-30~160℃

　　浊度：10000ppm且气泡含量小

　　流速：0~±10m/s

　　工作环境：温度：主机在-20~60℃;流量传感器在-30~160℃

　　湿度：主机、传感器可浸水工作，水深≤2m(接线灌胶后)

　　电源：DC8~36V或AC85~264V(选配)

　　功耗：1.5W
