测量原理

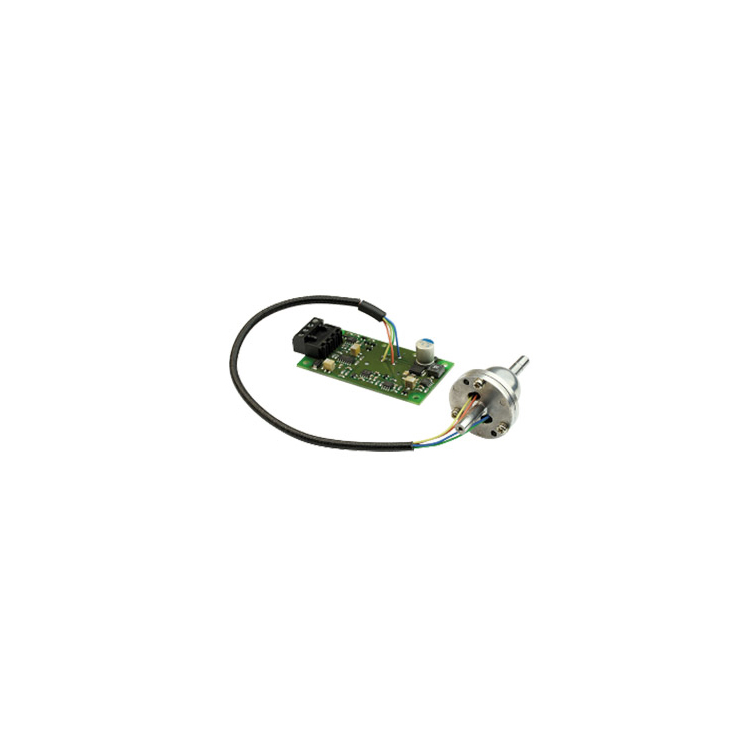

FCX-MP1000 传感器模组是测量 0~1000ppm 范围内氧气的完整解决方案。传感器和电子设备通 过电路板连接，

传感器封装在一个压力紧密的流动外壳中。电子元件放大传感

器信号并根据 IEC 60381 将其转换成线性电流输出信号 4-20mA。

氧化锆加热到 450° C 左右时，氧离子可以穿透。因此，施加在传感器上的电压将氧气从内室泵出。

在恒定的气体压力下，泵出的氧气量等 于通过毛细管扩散进来的氧分子的数

量，并且在一定范围内，它与电极之间施加的电压无关。测量电流与抽走氧分子的数量成正比。

氧分压 与传感器电流的关系为:

IL = ([A]/1000) x [O2ppm]

这里 :

IL: 传感器电流

A: 在 1000ppm 氧气时传感器电流 (μA) O2: 氧气浓度 ( 体积 ppmO2) 传感器模组执行三项任务 :

· 调节传感器的加热功率

· 放大来自传感器的微安培信号

· 将放大后的信号转换成标准化的电流输出信号

传感器和模组在工厂时配对校准，为了使传感器温度达到 450° C，加热电压必须为每个传感器定制调整，

所以传感器不能直接更换，不能与其他模组配合使用。

暖机时间

模组需要大概 5 分钟时间暖机。

环境条件

·  不允许室外直接使用

·  需做防潮处理

·  传感器温度约为 450°C。在任何情况下，请注意在气体中的应用所产生的危害以及风险。

·  该传感器适宜在低于 1000 ppm O2 的氧气浓度下工作，短时间的大气氧气 (20.9%vol O2) 下是可以的，

但是连续暴露在氧气浓度高于 1 %vol O2 的传感器中可能会减慢传感器的响应时间，并限制传感器的使用寿命。
