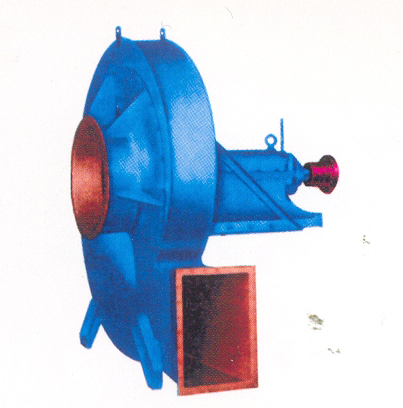

M9-26型煤粉离心通风机
一、特点和用途
M9-26型煤粉离心通风机是我国新研制的高效节能风机。M9-26型风机与老型风机相比具有如下特点：
1. 在性能方面除完全能够代替原来的老型风机外，且具有噪声低、效率高、性能曲线平坦，其高效率较老型风机提高15%左右。
2. 对叶轮等材料采用16Mn钢板增加了耐磨涂层，延长了使用寿命。
3. 叶轮直径较小，结构紧凑，稳定性较高。
二、M9－26型煤粉离心通风机性能参数表
性能表中提供的参数，其标定工况：大气压力为101325Pa，进气温度为70℃，介质气体(空气)密度为1.02kg/m3。
产品型号 | 转速 | 序号 | 全 压 Pa | 流 量 m3/h | 电 动 机 | |
型 号 | 功率 kW | |||||
M9－26№ 13 D | 1450 | 1 | 8947～8614 | 37730～47162 | JS-126-4 (3000V) | 190 |
2 | 8359～8075 | 51879～56595 | JS-126-4 (380V) | 225 | ||
3 | 7722～7350 | 61311～66027 | JS-127-4 (380V) | 260 | ||
M9－26№ 14 D | 1450 | 1 | 10368～10221 | 47127～53018 | JS-127-4 (3000V) | 230 |
2 | 9986～9349 | 58909～70690 | JS-136-4 (3000V) | 300 | ||
3 | 8957～8526 | 76581～82473 | JS-137-4 (3000V) | 350 | ||
M9－26№ 15 D | 1450 | 1 | 11907 | 57968 | JS-136-4 (3000V) | 300 |
2 | 11730～11466 | 65214～72460 | JS-137-4 (3000V) | 350 | ||
3 | 11330 | 79706 | JS-138-4 (3000V) | 410 | ||
4 | 10741 | 89652 | JSQ-146-4 (3000V) | 430 | ||
5 | 10280～9790 | 94198～101444 | JSQ-147-4 (3000V) | 500 | ||
M9－26№16.5D | 1450 | 1 | 14406 | 77161 | JSQ-147-4 (3000V) | 500 |
2 | 14190～13877 | 86807～96452 | JSQ-148-4 (3000V) | 570 | ||
3 | 13475～12995 | 106097～115742 | JSQ-1410-4(3000V) | 680 | ||
4 | 12436～11848 | 125388～135033 | JSQ-1510-4(6000V) | 830 | ||
三、风机使用注意事项
⒈ 风机必须按规定的程序进行安装，试车运转后，方可正式投入生产。
⒉ 风机起动前必须关闭风门，待起动后再慢慢打开风门，至满足需要为止，以免电机因起动电流过大发生故障。
⒊ 风机运行中如发现不正常情况，应立即停机，查明原因，消除故障后方可继续运行。
⒋ 风机的轴承箱采用通水冷却，水压不得超过４kg/cm2，由于各地气候气温不同还有季节的变化，通水量亦可不同，一般水量可按0.5～１m3/h考虑，同时要注意水质情况，以免水通道内结垢堵塞影响冷却效果。
⒌ 风机的叶轮如已磨损，焊补修复后应重新作动平衡校正。
⒍ 风机的轴承温度不应大于80℃。
⒎ 风机应根据使用情况定期进行检修。
⒏ 风机的使用转速不得超过允许的****使用转速，不许使用皮带轮变速。
⒐ 轴承用稀油润滑,建议用HJ-20号机械油。
⒑ 正常运转时轴承箱的振幅不超过0.113 mm。
四、风机成套供应范围
通风机一台；电动机一台；联轴器一套；通风机地脚螺栓八套。
五、订货须知
订货时须注明风机的型号、转速、流量、全压、出风口角度、旋转方向以及电机型号、功率。
机号№ | 进 口 尺 寸 | 出 口 尺 寸 | 外 形 尺 寸 | |||||||||||||||||
D1 | D2 | D3 | n1-d1 | A1 | A2 | A3 | A4 | A5 | A6 | X | Y | n2-d2 | E | F | G | K | L | M | H | |
13 | 710 | 770 | 820 | 16-φ12 | 637 | 702 | 746 | 418 | 486 | 534 | 9 | 6 | 30-φ12 | 661 | 1170 | 2351 | 996 | 2378 | 2426 | 500 |
14 | 800 | 860 | 910 | 16-φ12 | 686 | 747 | 802 | 448 | 516 | 564 | 9 | 6 | 30-φ12 | 703 | 1260 | 2481 | 1003 | 2428 | 2582 | 500 |
15 | 800 | 860 | 910 | 16-φ12 | 735 | 792 | 844 | 483 | 552 | 599 | 9 | 6 | 30-φ12 | 735 | 1350 | 2704 | 1151 | 2467 | 2769 | 500 |
16.5 | 900 | 970 | 1030 | 16-φ15 | 809 | 873 | 918 | 529 | 600 | 645 | 9 | 6 | 30-φ12 | 808 | 1485 | 2967 | 1266 | 2561 | 3012 | 500 |
机号№ | 各 出 风 口 方 向 机 壳 中 心 高 及 基 础 尺 寸 | |||||||||||||||||||
顺0° | 顺45° | 顺90° | 顺135° | 顺180° | 顺225° | |||||||||||||||
N | i | j | N | i | j | N | i | j | N | i | j | N | i | j | N | i | j | |||
13 | 1360 | 560 | 800 | 1280 | 800 | 750 | 1180 | 820 | 820 | 1120 | 920 | 750 | 1050 | 880 | 770 | 1050 | 860 | 840 | ||
14 | 1420 | 650 | 800 | 1330 | 950 | 800 | 1250 | 950 | 800 | 1200 | 950 | 850 | 1120 | 900 | 850 | 1080 | 900 | 900 | ||
15 | 1550 | 620 | 840 | 1450 | 870 | 820 | 1350 | 1000 | 820 | 1260 | 870 | 800 | 1180 | 1000 | 860 | 1120 | 960 | 920 | ||
16.5 | 1680 | 730 | 900 | 1600 | 900 | 930 | 1520 | 1100 | 900 | 1440 | 1030 | 840 | 1360 | 1000 | 870 | 1260 | 970 | 920 | ||
机号№ | 基 础 尺 寸 | 轴承座地脚螺栓(4套) |
| 电机地脚螺栓(4套) | 球面球轴承型号 | |||||||||||||||
a | b | c | d | e | f | g | 规格 | 规格 | 规格 | |||||||||||
13 | 900 | 900 | 311 | 1000 | 1000 | 415 | 112 | M36×1000 | M30×800 | 见性能表 | 3624 | |||||||||
14 | 900 | 900 | 307 | 1000 | 1000 | 436 | 112 | M36×1000 | M30×800 | 见性能表 | 3624 | |||||||||
15 | 900 | 900 | 303 | 1000 | 1000 | 461 | 112 | M36×1000 | M30×800 | 见性能表 | 3624 | |||||||||
16.5 | 900 | 900 | 305 | 1000 | 1000 | 494 | 112 | M36×1000 | M30×800 | 见性能表 | 3624 | |||||||||
