LED驱动控制专用电路 TM1628的极描述：
TM1628是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC，内部集成有MCU 数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
LED驱动控制专用电路 TM1628的特性说明：
采用CMOS工艺
多种显示模式(10段X7位~13段X4位)
zui大支持矩阵按键10X2
辉度调节电路(8级占空比可调)
串行接口(CLK、STB、DIO)
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
抗干扰能力强

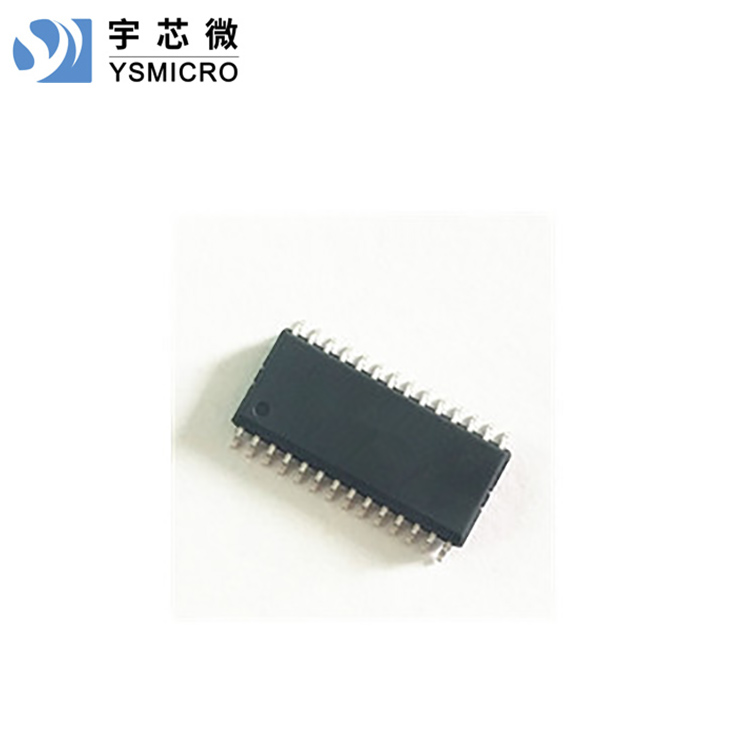

封装形式：SOP28
LED驱动控制专用电路 TM1628的管脚图：
LED驱动控制专用电路 TM1628的极限值：
TA=25℃,VSS=0V
| 参数 | 符号 | 数值 | 单位 |
| 逻辑电源电压 | VDD | -0.5~+7 | V |
| 逻辑输入电压 | VII | -0.5~VDD+0.5 | |
| LED SEG 驱动输出电流 | IO1 | -50 | mA |
| LED GRID 驱动输出电流 | IO2 | +200 | |
| 功率损耗 | PD | 400 | mW |
| 工作温度 | Topt | -40~+80 | ℃ |
| 存储温度 | Tstg | -65~+150 |
LED驱动控制专用电路 TM1628的电特性：
TA=-20~+80℃,VDD=5V,VSS=0V
| 参数 | 符号 | zui小值 | 典型值 | zui大值 | 单位 |
| 高电平输出电流 | Ioh1 | 20 | 35 | 60 | mA |
| 低电平输入电流 | IOL | 80 | 120 | ||
| 低电平输出电流 | Idout | 3 | |||
| 高电平输出电流容许量 | Itolsg | 5 | % | ||
| 高电平输入电压 | VIH | 0.7 VDD | V | ||
| 低电平输入电压 | VIL | 0.3 VDD |
