Ⅰ.产品特点
■在涡街流量计中装入温度传感器,利用流量传感器套管作为温度套管,使涡街流和温度传感器与工艺过程相隔离,从而保证轻松检定和更换。
■饱和蒸汽的温度补偿能力,通过过程温度计算密度,使用计算所得的密度提供经过温度补偿的质量流量。
■提高在饱和蒸汽中工作的性能,由于电子部件将针对过程温度的变化进行补偿,因此提高了在饱和蒸汽中工作的性能。
■降低安装成本,多变量涡街流量计不需要外部温度传感器。
■配备流量积算仪提供额外功能,将多变量涡街流量计与压力变送器相集成可实现过热蒸气和各种气体的全压力和温度补偿。
Ⅱ.工作原理与结构
(1)质量涡街流量计根据“卡门涡街"原理制成的一种流体振荡型流量仪表。在流动的流体中插入一个断面为非流能型的柱体时在柱体后部两测会产生两列交错排列的漩涡。
旋涡分离频率f与柱测流速V成正比与柱体宽度d成反比:
f=StxV/d  公式(1)
St斯特带哈尔数St是可通过实验确定的无量纲常数。当旋满发生体的几何形状和尺寸设计得当时,St数在很宽的雷诺数范围内是一个常数见(图1)。
Re=VxD/u  公式(2)
U流体的运动粘度
D流量计的口径

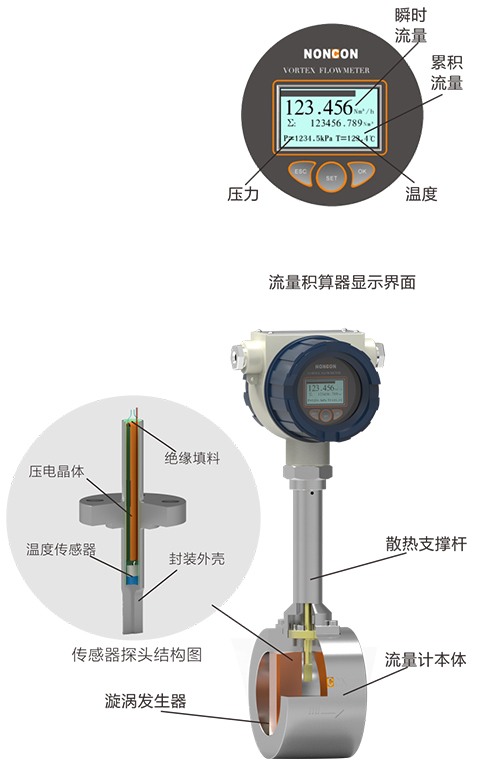

（2）流量计结构图：（图2）



Ⅲ.产品分类
1.夹装型多变量涡街流量计


无可动部件,长期稳定,结构简单便于安装和维护,温度补偿质量流量精度:±2.5%测量值(通常条件)过程温度精度:1℃。
2.法兰型多变量涡街流量计

广泛用于中,小型各种管道压缩空气,饱和及过热蒸汽,天然气及各种介质流量的标况流量及质量流量计量。
Ⅳ.产品选型

Ⅴ.安装尺寸
1.夹装型涡街流量计安装尺寸如下：

2.法兰型涡街流量计安装尺寸如下：
